1. 引言

在工业控制、汽车电子、智能设备等场景中，CAN总线的通信稳定性、抗干扰能力与多节点兼容性始终是核心痛点！信路达 XL2551/XD2551高速CAN收发器解决方案，让每一次差分信号传输都精准、安全、高效。

本文将详细介绍信路达 XL2551/XD2551CAN收发器的主要特点、工作原理、功能特性、应用领域以及问题解决方案等，帮助方案设计者更好地理解其在现代通信系统中的作用。

2.信路达XL2551/XD2551 CAN的基本概述:

XL2551/XD2551是信路达公司推出的一款同种类型(封装不同)高速CAN总线收发器，作为CAN协议控制器与物理总线之间的关键接口，其核心价值在于实现数字信号与总线物理信号的双向转换，同时提供电气隔离与抗干扰保护。在汽车电子和工业控制领域，CAN总线因其高可靠性和实时性成为主流通信协议，而XL2551/XD2551凭借其兼容ISO 11898标准、支持1Mbps通信速率、适应12V/24V系统等特性，成为构建稳定CAN网络的核心器件。

3.XL2551/XD2551 CAN 的主要特点:

3.1 全协议适配，通信无壁垒

3.1.1符合国际标准，适配主流系统

   严格遵循ISO-11898标准物理层要求，支持CAN总线的差分信号传输机制，与市场上主流CAN控制器（如SJA1000、MCP2515）无缝兼容，无需修改现有系统协议即可直接替换升级，降低设备迭代成本。3.1.2差分信号设计，抗干扰能力突出

   采用CANH/CANL差分总线结构，通过差分电压（VDIFF）传递数据：显性状态下 VDIFF为1.5～3.0V（D13），隐性状态下VDIFF为-500～+50mV（D12），对共模干扰的抑制能力强。

3.2高速稳定传输，响应更及时

3.2.1速率适配灵活，满足多场景需求

  支持最高1Mb/s 通信速率，可根据场景需求调整（如工业控制用1Mb/s，楼宇自动化用250kb/s），在不同速率下均保持信号边沿的完整性，确保指令与数据的实时性。

3.2.2低延迟特性，提升系统响应速度

   TXD到总线的延迟（TtxH2bus (r)）最大125ns（VRS=0V时），TXD到RXD的延迟（TtxH2rx (r)）最大175ns，快速的信号转换能力让设备对总线指令的响应时间缩短至微秒级，适合对实时性要求高的场景 （如汽车刹车系统、工业机械臂控制）。

3.3多重保护机制，运行更安全

3.3.1电气故障防护，应对极端工况

      短路保护：CANH/CANL短路至±40V时，输出电流限制在±200mA 以内（D14/D16），避免芯片因过流烧毁。

   ESD防护：CANH/CANL引脚和其他引脚均具备4kV ESD 保护，可承受人体静电放电冲击，降低装配和使用过程中的损坏风险；

   热关断保护：结温达到155～180℃时（D37），自动关闭输出驱动，待温度降至安全范围（约低20～30℃，D38）后恢复，防止持续高温导致的芯片老化。

3.3.2总线安全机制，避免网络瘫痪

   永久显性检测：若TXD引脚长期处于低电平（超过1.25～4ms，D10），芯片自动禁用CANH/CANL输出，防止单个节点故障导致总线被永久占用；

      欠压保护：当VDD低于VP

         ORL（3.4～4.0V，D5）时，CANH/CANL 进入高阻态，避免电压骤降时的错误信号干扰总线。

3.4 灵活工作模式，适配多场景

通过 RS 引脚可选择三种工作模式，满足不同场景的性能与功耗需求：

其中，斜率控制模式可通过外接电阻（REXT）精准调节CANH/CANL信号的跳变速度，例如当REXT=47kΩ时， 转换速率约为6V/μs，能有效减少高频谐波辐射，满足工业EMC认证要求。

4.XL2551/XD2551 CAN 的工作原理:

从功能定位看，XL2551/XD2551承担着三大核心任务：

信号转换：将CAN控制器生成的数字信号（TTL电平）转换为差分信号（CANH/CANL），以适应总线传输需求。

电气保护：通过内置缓冲器隔离控制器与总线上的高压尖峰（如ESD、电气瞬态干扰），防止器件损坏。

网络适配：支持多节点连接（最多112个），并通过斜率控制、待机模式等功能优化总线性能。

5.XL2551/XD2551 CAN 的应用领域:

XL2551/XD2551的应用覆盖汽车电子、工业控制、智能电网等多个领域，其设计灵活性使其能够适应不同场景的需求。以下通过几个典型案例解析其应用模式：

5.1 应用难题与XL2551/XD2551的破解之道

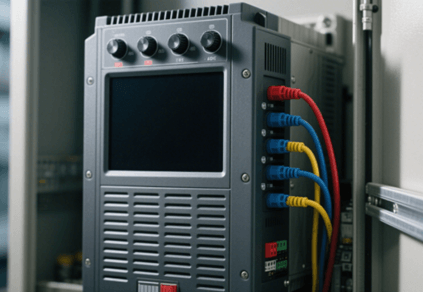

  5.1.1 工业控制系统：“高速通信易丢包，电磁干扰毁数据”

  传统CAN收发器在1Mb/s高速传输时易出现信号失真，导致生产线设备指令延迟；工厂电机、变频器等设备产生的电磁干扰（EMI）会引发总线数据错误，停机排查成本高；部分低端芯片仅支持12V 系统，无法

  适配工业设备常见的24V供电，需额外加装电压转换模块，增加电路复杂度。

信路达XL2551/XD2551应用案例：

高速稳定传输，适配工业速率需求

支持最高1Mb/s通信速率，符合ISO-11898标准物理层要求，在高速传输时保持信号完整性，确保工业设备指令与状态数据实时同步，避免生产线因通信延迟导致的停机。

斜率控制技术，降低电磁干扰

通过RS引脚外接电阻实现斜率控制，可降低CANH/CANL信号跳变时的射频干扰（RFI），减少工业环境中电磁辐射对总线通信的影响，数据传输错误率大大降低。

宽电压兼容，简化电路设计

无需额外电压转换模块，直接适配12V和24V系统，满足工业控制中不同设备的供电需求，减少外围元件数量，降低电路设计复杂度。

5.2 汽车电子系统：“电压波动伤芯片，总线故障牵一发”

汽车启动时的电压瞬变（如12V系统突升至24V）易导致CAN收发器损坏；蓄电池短路、搭铁故障可能引发CANH/CANL引脚过压，造成芯片烧毁；未上电节点或电压骤降（brown-out）时，传统芯片会干扰总线正常通信，导致整车CAN网络瘫痪。

信路达XL2551/XD2551应用案例：

多重电压保护，抵御极端工况

    CANH/CANL 引脚支持-35V～+35V直流电压（Note 1），可承受汽车蓄电池短路等极端电压冲击；电源电压（VDD）最高支持7V，抵御启动时的电压波动，降低芯片损坏率。

无扰总线设计，保障网络稳定

    未上电节点或电压骤降时，芯片自动进入高阻态，不会对CAN总线产生干扰；电源上电复位（POR）功能确保VDD未达到稳定阈值（VPORH=3.8～4.3V）时，CANH/CANL 保持高阻态，避免总线初始化阶段的误动作。

5.3 多节点智能网络：“节点过多信号弱，待机功耗拖续航”

       智能楼宇、物联网网关等多节点系统中，传统CAN收发器支持节点数量有限（通常≤30个），扩展时需增加中继器；设备待机时收发器仍消耗10mA以上电流，导致电池供电的无线节点续航缩短，频繁更换

   电池维护成本高。

信路达XL2551/XD2551应用案例：

多节点兼容，简化网络扩展

单芯片可驱动最小45Ω负载，结合20kΩ最小差分输入电阻和120Ω 标称终端电阻，支持最多80个节点接入，无需中继器即可构建大型CAN网络，降低智能楼宇、物联网系统的部署成本。

低功耗设计，延长设备续航

待机模式下电流仅500μA（D3）；通过RS引脚控制进入待机状态后，接收器保持低功耗运行，可监测总线活动并快速唤醒，适合电池供电的无线CAN节点，续航延长3～5倍。

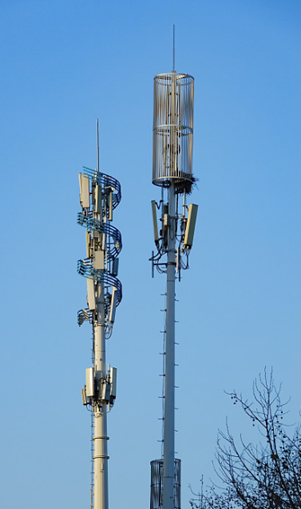

5.4 恶劣环境场景：“高低温下性能衰，短路过流易烧毁”

冷链仓储、户外基站等场景中，低温会导致传统收发器信号传输延迟增加，高温下芯片漏电流增大；总线短路（如CANH接蓄电池正极）时，过大电流会烧毁芯片输出级，导致设备离线。

信路达XL2551/XD2551应用案例：

高低温下稳定工作，适应极端环境

工作温度范围覆盖-40℃～+85℃，在低温环境下保持差分信号输出精度（显性差分电压1.5～3.0V），高温下无漏电流异常，满足冷链、户外等恶劣环境的通信需求。

多重保护机制，抵御故障风险

具备短路保护功能，CANH/CANL短路至±40V时输出电流限制在  ±200mA以内（D14/D16）；芯片内置thermal shutdown保护，结温超过155～180℃时自动关闭输出驱动，温度降至安全范围后恢复工作，避免短路或过载导致的永久损坏。

6.信路达XL2551/XD2551 CAN 的优势与市场竞争力:

6.1技术亮点：

高速通信能力

  XL2551/XD2551支持最高1M Baud的通信速率，完全符合ISO 11898标准对高速CAN（HS-CAN）的物理层要求。其差分信号传输机制（CANH与CANL电压差）可有效抑制共模噪声，例如，在工业控制场景中，电机启产生的电磁干扰（EMI）可能通过电源线耦合至总线，而XL2551/XD2551的差分接收器可识别并过滤共模噪声，确保数据传输的准确性。

抗干扰与电气保护设计

  XL2551/XD2551内置多重保护机制，以应对复杂电磁环境：

  自动接地错误检测：若TXD引脚持续输出低电平（显性状态）超过（超过1.25～4ms，D10），器件将自动禁用CANH/CANL驱动器，防止总线因单节点故障陷入持续显性状态（导致总线瘫痪）。例如，在汽车

   安全气囊系统中，若某个传感器因短路持续发送错误信号，XL2551/XD255的接地错误检测功能可隔离故障节点，确保其他模块正常通信。

  欠压保护与上电复位：当供电电压（VDD）低于VPORL（3.4～4.0V，D5），器件进入高阻态，避免未上电节点影响总线状态；电压恢复后，自动执行复位操作，确保通信稳定性。

  短路保护与热关断：支持正负电池电压短路保护，并在结温超过155～180℃时关闭输出驱动器，防止器件因过热损坏。

  多模式操作与低功耗设计

  XL2551/XD2551通过RS引脚提供三种操作模式：

  以工业自动化为例，在一条500m长的CAN总线中，若采用高速模式，信号反射可能导致数据错误；而通过斜率控制模式，可将信号上升时间从50ns延长至200ns，有效抑制反射干扰。同时，待机模式可使未使

  用的节点进入低功耗状态，延长设备续航时间。

高速模式：RS引脚接地，发送器输出驱动具有快速上升/下降时间，适用于短距离、高速通信场景。

 斜率控制模式：RS引脚接电阻（10kΩ～120kΩ），通过调节信号斜率降低EMI，适用于长距离或电磁敏感环境。

6.2成本：

其它国际竞品：作为国际知名品牌的产品，其价格相对较高，这在一定程度上增加了产品的成本。特别是在大规模应用场景中，芯片成本会对整个项目的预算产生较大影响。

信路达XL2551/XD2551：国产芯片在成本上具有明显优势。其价格相对较低，能够为用户节省大量的采购成本，提高产品的市场竞争力。对于一些对成本敏感的应用场景，如汽车电子控制系统/工业与智能电网

                等领域，XL2551/XD2551是一个更具吸引力的选择。

6.3供货：
     其它国际竞品：由于受到国际供应链、市场需求等多种因素的影响，可能会出现供货紧张的情况。特别是在全球芯片短缺的大背景下，其供货稳定性面临挑战，可能会影响产品的生产进度。
      信路达XL2551/XD2551：国产芯片在供货方面具有更好的保障。国内的生产厂家能够更及时地响应市场需求，调整生产计划，确保芯片的稳定供应。这对于用户来说，可以有效避免因芯片缺货而导致的生                     产停滞问题，保证项目的顺利进行。

7.总结:

信路达XL2551/XD2551作为CAN总线通信的核心器件，凭借其高速、可靠、灵活的特性，在汽车电子、工业控制等领域发挥着不可替代的作用。从信号转换到电气保护，从多节点适配到低功耗设计，其每一项功

   能均围绕实际应用需求优化。未来，随着CAN FD协议的普及和集成化趋势的推进，信路达XL2551/XD2551及其升级型号将继续推动通信技术的发展，为智能设备的高效协同提供坚实保障。对于工程师而

   言，深入理解信路达XL2551/XD2551的技术细节与设计要点，是构建稳定CAN网络的关键一步。
