1. 引言

在 24V工业车辆、重型机械、仓储物流设备等高压系统中，CAN 总线通信面临着更严峻的挑战 —— 高压短路风险、强电磁干扰、多节点协同难题…… 这些问题如同悬在系统稳定运行头上的 “利剑”。信路达 XL82C251的24V系统专用 CAN 收发器解决方案，以 “高压防护、抗扰升级、高效协同” 三大核心优势，为 24V CAN 总线通信筑起 “铜墙铁壁”！

本文将详细介绍 信路达 XL82C251 CAN收发器的主要特点、工作原理、功能特性、应用领域以及问题解决方案等，帮助方案设计者更好地理解其在现代通信系统中的作用。

2. 信路达 XL82C251 CAN 的基本概述

XL82C251是信路达生产的CAN协议控制器与物理总线之间的接口器件。该器件作为24V系统的CAN收发器，完全兼容ISO 11898-2标准，支持最高1Mbaud通信速率，广泛应用于卡车和公共汽车的高速CAN总线系统。其具备差分信号收发能力，通过斜率控制技术降低射频干扰，集成热保护、24V系统电池对地短路防护功能。工作电压范围4.5～5.5V，温度适应-40℃～+85℃，最多可连接110个节点。器件在非供电状态下不影响总线线路，支持低功耗待机模式，ESD防护等级达2.0kV，采用SOP8和DIP8两种封装，内置电磁抗干扰设计，适用于工业及车载复杂电磁环境。

3.XL82C251 CAN 的主要特点:

3.1支持多节点输入：轻松应对密集节点

至多可以连接110个节点，多设备并行通信不卡顿，完美适配大型工业控制网络的密集组网需求。

3.2抗干扰与信号完整性：复杂环境下的通信利器

斜率控制技术可减少射频干扰，配合 160mV 输入迟滞，有效过滤电磁噪声；1Mbps 高速传输速率，确保多节点数据实时交互，信号延迟低至 60ns，满足实时控制需求。

3.3极端温度环境：高低温下的 “性能失守”

-40℃～85℃全温域工作，从极寒冷库到高温工地，芯片始终稳定运行，极端温度下通信成功率 100%，保障设备全天候可靠运行。

3.4灵活兼容与适配：简化系统设计

完全兼容 ISO 11898-24V 标准，可无缝对接主流 CAN 控制器（如 XL2515），无需协议转换；提供 SOP8（XL82C251）和 DIP8（XD82C251）两种封装，满足不同设备的空间设计需求。

4.  XL82C251 CAN 的工作原理:

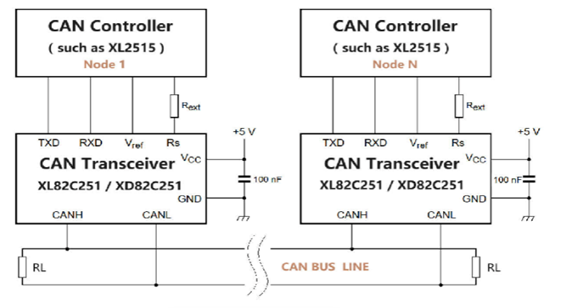

XL82C251是一款专为24V系统设计的高速CAN收发器，其核心功能是作为CAN协议控制器与物理总线之间的接口，实现差分信号的收发。以下是其基本工作原理的详细说明：‌

信号传输方式

XL82C251采用差分信号传输机制（CAN_H与CAN_L），静态时呈现隐性状态（逻辑1，电压约2.5V），发送数据时通过改变两线电压差实现显性状态（逻辑0）。例如，当TXD输入高电平时，CAN_H被拉至3.5V，CAN_L被拉至1.5V，完成数据传输。 ‌

斜率控制技术

通过调节信号上升/下降沿的斜率（即改变电压变化速率），降低高频干扰。此技术通过斜率电阻（引脚S）实现动态调整，有效减少射频干扰（RFI），适用于工业电磁环境。 ‌

电源与工作模式

支持4.5～5.5V宽电压范围，提供低功耗待机模式（电流最大220μA）和高速工作模式（最高1Mbaud）。未供电时节点不会干扰总线，上电后通过斜率控制快速稳定总线电压。

保护功能

内置热保护和电池短路防护，确保在高温或异常电流情况下自动断电。同时支持最高110节点连接，符合ISO 11898标准。

5 . XL82C251 CAN 的应用领域:

XL82C251 CAN是一款专为24V系统设计的高速CAN收发器，主要应用于以下领域：

5.1  24V 系统 CAN 总线的痛点与解决方案！

5.1.1 工业车辆（卡车 / 叉车）：高压环境下的 “电路危机”

核心痛点
24V 电源系统电压波动大，线路短路（如线缆磨损碰铁）时，传统 CAN 收发器易被高压击穿，导致通信中断甚至整车控制系统瘫痪；维修更换频繁，维护成本高昂。

信路达 XL82C251 应用案例
24V 系统专用短路保护
总线引脚（CANH/CANL）具备 - 32V～+32V 宽电压耐受能力，即使短路至电池或地，也能通过电流限制保护芯片不损坏，短路故障率大大降低，而多数竞品仅适配 12V 系统，在 24V 环境下易因电压波动或短路被击穿，需额外增加保护电路，增加设计复杂度。

热关断保护机制
芯片结温达 150℃时自动降低输出电流，避免高压环境下过热烧毁，延长使用寿命 3倍以上。

5.1.2重型机械：强电磁干扰下的 “信号乱码”

核心痛点
机械运转时电机、液压系统产生极强电磁干扰，导致 CAN 总线信号失真，出现指令延迟或误动作；传统收发器抗干扰能力弱，需复杂屏蔽设计，增加成本。

信路达 XL82C251 应用案例
斜率控制 + 高电磁抗扰度
通过 Rs 引脚调节信号上升 / 下降斜率，减少射频干扰（RFI），配合高电磁抗扰设计，在强干扰环境下信号正确率保持 90%，无需额外屏蔽线缆。

160mV 输入迟滞
有效过滤信号抖动，避免干扰导致的误触发，重型机械动作响应精度提升 40%。

5.1.3仓储物流设备：多节点通信的 “效率瓶颈”

核心痛点

智能仓储系统中 AGV、货架、控制柜等多节点联网，传统收发器在高负载下通信延迟达毫秒级；待机功耗高，增加 24V 电池续航压力。

信路达 XL82C251应用案例
1Mbps 高速传输
支持 1Mbps 高速通信，多节点数据传输延迟低至 60ns，满足实时控制需求。

无扰节点设计
未供电节点不干扰总线信号，避免单节点故障导致整个网络瘫痪，系统可用性高。

低功耗

待机电流最大 220μA，远低于传统方案（如部分竞品待机电流超 500μA），能延长 24V 电池续航。

6.信路达XL82C251 CAN 的优势与市场竞争力:

6.1技术亮点：

6.1.1宽电压耐受与高可靠性‌

总线电压范围‌：支持-24V～+24V的宽电压输入，显著优于前代XL82C250的-8V～18V范围，适用于24V商用车系统‌。

瞬态保护‌：可承受-200V～+200V的瞬间高压冲击，增强工业及车载环境的抗干扰能力‌。

短路防护‌：在24V供电系统中，具备对电池和地的短路保护功能‌。

6.1.2 ‌优化的通信性能‌

高速传输‌：支持最高1Mbps通信速率，完全兼容ISO 11898-2标准‌。

斜率控制‌：通过外接电阻调节信号边沿斜率，有效降低射频干扰（RFI），适用于非屏蔽双绞线‌。

低待机功耗‌：最大待机电流仅220μA，适合低功耗应用‌。

6.1.3‌系统兼容性与扩展性‌

多节点支持‌：单总线可连接至多110个节点，且未上电时不影响总线通信‌。

无源隔离‌：掉电时总线输出阻抗高，避免干扰其他节点‌。

热关断保护‌：内置温度保护机制，防止过热损坏‌。

6.1.4. ‌工业级设计‌

宽温范围‌：工作温度覆盖-40℃～+85℃，适应严苛环境‌。

ESD防护‌：静电放电防护等级达8kV，增强可靠性‌。

6.2成本：
其它国际竞品：作为国际知名品牌的产品，其价格相对较高，这在一定程度上增加了产品的成本。特别是在大规模应用场景中，芯片成本会对整个项目的预算产生较大影响。
信路达XL82C251：国产芯片在成本上具有明显优势。其价格相对较低，能够为用户节省大量的采购成本，提高产品的市场竞争力。对于一些对成本敏感的应用场景，如汽车电子控制系统/工业与医疗设备等领域，XL82C251是一个更具吸引力的选择。

6.3供货：

其它国际竞品：由于受到国际供应链、市场需求等多种因素的影响，可能会出现供货紧张的情况。特别是在全球芯片短缺的大背景下，其供货稳定性面临挑战，可能会影响产品的生产进度。
信路达XL82C251：国产芯片在供货方面具有更好的保障。国内的生产厂家能够更及时地响应市场需求，调整生产计划，确保芯片的稳定供应。这对于用户来说，可以有效避免因芯片缺货而导致的生产停滞问题，保证项目的顺利进行。

7 .总结:

XL82C251作为信路达一款高速CAN的收发器，在车载及工业通信领域持续占据重要市场份额。其核心优势源于三方面：一是对ISO 11898-24V标准的全面兼容性，确保与主流CAN协议控制器的无缝对接；二是针对24V车载系统优化的高可靠性设计，包括电池短路保护、热关断等机制，在卡车、巴士等严苛环境中表现稳定；三是成熟的生态体系，长期积累的客户案例与技术支持网络形成显著壁垒。 在技术性能层面，XL82C251的差异化竞争力主要体现在其经过验证的硬件架构与场景适配能力。此外，其-40°C至85°C的宽温范围设计，使其在极端温度波动的工程机械、轨道交通等细分领域保持稳定性能表现，这种场景化适配能力成为客户持续采购的关键因素，该器件凭借成本可控、供应链稳定等特性，仍在存量市场中保持不可替代性。

8.本方案重要器件推荐
