1.引言
在汽车电子领域，CAN总线作为核心通信链路，承载着车身控制、动力传输、娱乐系统等关键数据交互任务。但当前市场上的CAN收发器常面临高速传输不足、电磁干扰突出、待机功耗偏高等问题，严重影响整车通信可靠性与能源效率。信路达XL1049T/3第二代高速CAN收发器应运而生，以更优的EMC/ESD性能、更低功耗、更宽适配范围，为汽车电子CAN总线网络提供“可靠高效”的通信解决方案！这款芯片的诞生，标志着汽车通信技术从基础功能实现向系统级优化的跨越，为智能驾驶、车联网等前沿应用提供了坚实的硬件基础。本文将详细介绍 信路达 XL1049T/3 CAN收发器的主要特点、工作原理、功能特性、应用领域以及问题解决方案等，帮助工程师更好地为智能电动汽车的网络架构升级提供选型参考。
2.信路达 XL1049T/3 CAN 的基本概述:
作为信路达在车载通信领域的标杆产品，XL1049T/3高速CAN收发器集成了多项创新技术：其差分信号传输架构支持5Mbps高速通信，同时通过动态斜率控制技术将EMI辐射控制在CISPR25 Class5标准以下；创新的电源管理系统实现10μA超低待机电流，完美适配新能源车需求；军工级防护体系涵盖±58V浪涌防护、±8kV ESD防护及-40℃～125℃宽温工作范围，确保在复杂车载环境中的稳定运行，这些特性使其成为车身控制、三电系统等关键应用的通信基石。
3.XL1049T/3 CAN 的主要特点:
3.1 高速CAN FD传输：实时性与兼容性双保障
XL1049T/3作为第二代高速CAN收发器，在传输性能上实现全方位升级，核心优势体现在“速率、兼容、信号完整性”三大维度：
1.速率突破：CAN FD快速相位数据速率最高5Mbit/s，是传统高速CAN（1Mbit/s）的5倍，可满足动力传动、自动驾驶辅助等对实时性要求极高的场景，如发动机转速、变速箱挡位等数据的毫秒级传输。
2.标准兼容：严格遵循ISO 11898-2:2016标准，与市场上主流CAN收发器（如恩智浦TJA1049）完全兼容，无需修改现有通信协议，降低替换成本。
3.信号优化：内置斜率控制与驱动模块，可根据总线负载自动调整输出信号斜率，在“低EME”与“快响应”间实现平衡——既减少电磁辐射，又保证信号边沿清晰，传输误码率低于10-⁹。
3.2 低功耗管理：待机与唤醒的智能平衡
针对汽车电子“节能降耗”的核心需求，XL1049T/3通过精细化功耗控制与灵活唤醒机制，实现“低耗不误工”：
1.多模式功耗优化：
Standby模式：VCC电流≤10μA，VIO电流≤20μA，适用于长期待机的车身控制节点；Normal模式（总线隐性）：VCC电流2.5mA～10mA，VIO电流15μA～200μA，满足常规数据接收需求；Normal模式（总线显性）：VCC电流20mA～65mA，VIO电流350μA～1000μA，保障高速数据发送；
2.唤醒逻辑精准控制：
Standby模式下，仅低功耗差分接收器工作，监测总线活动；唤醒信号需满足“持续时间超t_fltr (wake) bus”（0.5μs～5μs），避免瞬时干扰误触发；Standby切换至Normal模式的延迟（t_d (stb-norm)）最大60μs，快速响应通信需求，无启动滞后；
3.空载功耗控制：
当VCC或VIO掉电时，收发器自动与总线断开（零负载），避免总线漏电，保护其他节点正常工作。
3.3 全方位可靠性防护：从电压到温度的全场景守护
汽车电子对可靠性要求严苛，XL1049T/3构建“电压-电流-温度-静电”四维防护体系，确保极端环境下稳定工作：
1.欠压保护：
VCC欠压检测电压（V_uvd (VCC)）3.5V～4.75V，当VCC低于阈值时，收发器自动切换至Standby模式，避免低压下逻辑混乱；VIO欠压检测电压（V_uvd (VIO)）1.3V～2.7V，VIO低于阈值时，收发器断开总线连接，防止MCU与收发器间信号异常；
2.过流与短路保护：
总线显性时短路（-3V
总线隐性时，CANH/CANL短路（-27V
3.过温保护：
当虚拟结温（Tvj）超过175℃（Tj (sd)典型值）时，禁用输出驱动器；待温度降至安全范围且TXD恢复隐性后，驱动器重新使能，避免温度漂移导致的输出振荡；
4.瞬态电压防护：
CANH/CANL引脚可承受ISO 7637-2标准定义的瞬态脉冲（如脉冲3a：-100V，脉冲3b：+75V），应对车载电路中的瞬态高压冲击。
3.4 灵活MCU适配：简化设计与成本控制
XL1049T/3针对不同电压等级的MCU，设计灵活的接口方案，减少外围器件，降低硬件成本：
1.直接电平对接：
VIO引脚支持2.9V-5.25V电压，可直接与3V（如STM32L系列）、5V（如PIC18系列）MCU的I/O口连接，无需额外电平转换芯片，减少PCB面积约10%；
2.输入引脚自稳定：
TXD与STB引脚内置上拉电阻至VIO，即使引脚悬空，也能保持稳定的高电平状态，避免因引脚悬空导致的模式误切换；
3.输出驱动能力匹配：
RXD引脚高电平输出电流（I_OH）最大-9mA，低电平输出电流（I_OL）最大10mA，可驱动多数MCU的输入引脚，无需额外上拉/下拉电阻，简化外围电路。

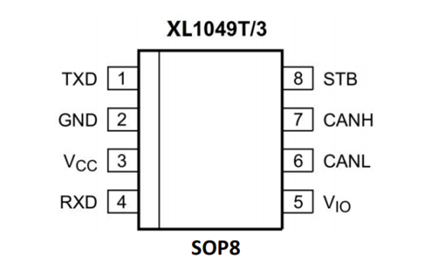

4.XL1049T/3 CAN 的工作原理:
XL1049T/3作为信路达第二代高速CAN收发器，工作原理基于差分信号传输与智能故障防护机制，专为满足汽车电子对通信可靠性、实时性和安全性的严苛需求而设计。
通过TXD和RXD引脚与微控制器交互，采用差分驱动器将逻辑信号转化为CANH/CANL差分电压信号，有效抑制共模干扰。
动态斜率控制技术（50-500ns可编程边沿速率）在2Mbps速率下仍能保持CISPR25 Class5电磁兼容标准，显著降低系统设计复杂度。
显性超时检测电路：防止总线因软件故障进入永久显性状态，确保通信稳定性。
电平自适应：通过VIO引脚实现3.3V/5V电平自适应，兼容多种微控制器。
精简电路设计：仅需极少外部元件（含TVS管），使客户PCB面积缩减10%，BOM成本较竞品降低8%～12%。
5 .XL1049T/3 CAN 的应用领域:
XL1049T/3 CAN作为信路达第二代高速 CAN 收发器，凭借其高可靠性和智能化设计，已成为汽车电子、工业控制等领域的核心通信组件,其市场应用广泛覆盖以下关键领域：
5.1 汽车电子CAN总线痛点与XL1049T/3解决方案
5.1.1 车载信息娱乐系统：高速传输与抗干扰的双重挑战
车载信息娱乐系统痛点
CAN FD高速相位速率不足，传统收发器多止步于2Mbit/s，无法满足多设备并发数据传输需求，易出现导航卡顿、音频延迟；电磁辐射（EME）干扰，娱乐系统靠近射频模块（如GPS、蓝牙），收发器EME超标会导致信号串扰，影响音质与定位精度。
信路达XL1049T/3应用案例：
5Mbit/s高速传输能力
严格遵循ISO 11898-2:2016 CAN物理层标准，CAN FD快速相位（fast phase）数据速率可达5Mbit/s，轻松应对导航、音频、车机交互的并发数据传输，避免信息延迟。
低EME与高EMS设计
内置优化的斜率控制模块，可平滑总线输出信号边沿，大幅降低电磁辐射；同时提升电磁抗扰（EMS），减少射频模块对CAN总线的干扰，保障音频清晰、导航定位精准。
低传输延迟
TXD（发送数据）到总线显性状态的延迟（t_d(TXD-busdom)）典型值仅70ns，总线显性到RXD（接收数据）的延迟（t_d(busdom-RXD)）典型值66ns，确保数据实时交互，无操作滞后感。
5.1.2 车身控制系统：低功耗与智能唤醒的迫切需求
车身控制系统痛点
待机功耗偏高，静态电流多在50μA以上，多个节点累积耗电会加速车载电池亏电，导致车辆停放后无法启动；唤醒机制单一，仅支持主机唤醒（如MCU指令），若总线有紧急信号（如远程解锁），无法快速激活节点。
信路达XL1049T/3应用案例：
极低待机功耗
Standby模式下，VCC（主电源）供电电流最大仅10μA，VIO（I/O电源）电流最大20μA，远低于传统器件，单个节点待机年耗电量可减少约0.0876kWh，多节点累积可显著延长车载电池停放寿命。
双唤醒模式
支持“主机唤醒”（STB引脚拉低）与“总线唤醒”（低功耗差分接收器监测总线活动），当总线出现符合要求的显性/隐性信号（持续时间超唤醒滤波时间），可快速激活节点，适配远程解锁、故障报警等场景。
5.1.3 动力传动系统：电压波动与总线保护的核心诉求
动力传动系统痛点
电压波动剧烈，系统在12V（乘用车）与24V（商用车）间切换，或负载突变（如急加速）时，供电电压易超出传统收发器耐受范围，导致通信中断；总线故障风险高，若TXD引脚故障长期输出显性信号，或总线短路，会导致整个CAN网络瘫痪，影响动力控制安全性。
信路达XL1049T/3应用案例：
宽电压适配能力
支持12V/24V automotive系统，VCC工作电压范围4.75V～5.25V，VIO电压范围2.9V～5.25V，无需额外电压调节电路，可直接适配不同电压等级的动力系统，应对负载突变导致的电压波动；
TXD显性超时保护
当TXD引脚持续输出低电平（显性）超时时长（t_to (dom)TXD，0.3ms-5ms），收发器会自动禁用发射器，释放总线至隐性状态，防止单节点故障阻塞整个CAN网络；
总线短路防护
显性状态下若CANH/CANL短路（-3V
5.2 新能源汽车高压辅助系统：极端环境与ESD防护的硬性要求
新能源汽车高压辅助系统痛点
温度适应范围窄，传统收发器在-10℃以下易“休眠”，无法满足北方冬季充电、低温启动需求；ESD（静电放电）防护弱，高压环境易产生静电，若收发器ESD等级低于±4kV，易被击穿损坏；总线瞬态电压冲击，高压系统开关动作会产生瞬态高压，可能击穿CANH/CANL引脚。
信路达XL1049T/3应用案例：
宽温域稳定工作
虚拟结温（Tvj）工作范围-40℃～+125℃，覆盖北方严寒与南方酷暑环境，冬季低温下仍可正常实现充电通信、高压系统控制；
高等级ESD防护
CANH/CANL引脚符合IEC 61000-4-2标准，ESD防护等级达±8kV（接触放电）；采用Human Body Model（HBM）测试时，CANH/CANL引脚防护同样达±8kV，其他引脚±4kV，可抵御高压环境下的静电冲击。
总线高耐压设计
CANH/CANL引脚单端电压耐受范围-58V～+58V，差分电压（CANH-CANL）耐受-27V～+27V，可抵御高压系统开关产生的瞬态电压，避免引脚击穿。
6.信路达XL1049T3 CAN的优势与市场竞争力:
6.1 技术亮点：
低功耗设计
待机电流仅10μA（典型值），支持总线唤醒功能，实现智能电源管理。
通过VIO引脚直接兼容3V～5V微控制器，减少电平转换电路需求。
高可靠性防护
总线引脚可承受±58V浪涌电压和±8kV静电冲击，适应严苛车载环境。
内置防死锁机制（TXD显性超时时长，0.3ms～5ms 自动复位）和温度自适应保护（结温超170℃关闭驱动)。
通信性能优化
支持最高5M Baud的CAN FD通信，符合11898-2:2016标准。
采用斜率控制技术，EMI辐射比前代降低6dB，误码率低至10-9。
系统级优势
简化设计：仅需极少外部元件（含TVS 管），PCB 面积缩减10%，BOM成本降低 8%～12%。
宽温工作范围：虚拟结温（Tvj）工作范围-40℃～+125℃，适用于发动机舱等高热环境。
6.2成本：
其它国际竞品：作为国际知名品牌的产品，其价格相对较高，这在一定程度上增加了产品的成本。特别是在大规模应用场景中，芯片成本会对整个项目的预算产生较大影响。
信路达XL1049T/3：国产芯片在成本上具有明显优势,XL1049T/3 CAN无共模扼流圈设计，单模块节省其价格相对较低，能够为用户节省大量的采购成本，提高产品的市场竞争力。对于一些对成本敏感的应用场景，如车身控制系统（BCM）/智能座舱等领域，XL1049T/3是一个更具吸引力的选择。
6.3供货：
其它国际竞品：由于受到国际供应链、市场需求等多种因素的影响，可能会出现供货紧张的情况。特别是在全球芯片短缺的大背景下，其供货稳定性面临挑战，可能会影响产品的生产进度。
长期供应保障,国产芯片在供货方面具有更好的保障,国内的生产厂家能够更及时地响应市场需求，调整生产计划，确保芯片的稳定供应。这对于用户来说，可以有效避免因芯片缺货而导致的生产停滞问题，保证项目的顺利进行。
7 .总结:
信路达XL1049T/3 CAN 作为一款高性能的CAN收发器，通过技术革新为工程师提供了突破性解决方案，该器件支持5M Baud通信速率，较传统方案提升5倍带宽，动态斜率控制技术使EMI辐射降低6dB，配合±58V浪涌防护和10μA超低功耗特性，此外，芯片的宽温工作范围使其能适应严苛的车载环境，显著提升了设计效率与系统EMC抗干扰性,同时降低了整体方案BOM成本。这些技术优势共同为工程师提供了更高效、可靠的开发体验，为后续技术成果的落地应用奠定了坚实基础。
8.本方案重要器件推荐
型号 封装 类目 芯片厂家
XL1049T/3 SOP8 CAN总线收发器 信路达
