1、BLDC电机简介

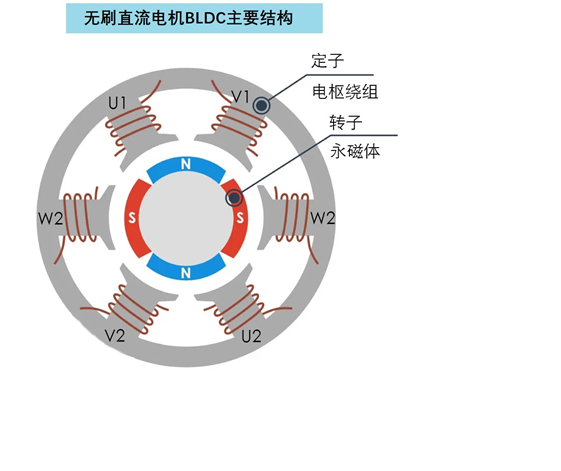

无刷直流电机(英文简称"BLDC",Brushless Direct Current Motor),也被称为电子换向电机(ECM或EC电机)或同步直流电机,是一种使用直流电(DC)电源的同步电机。下图是BLDC电机的主要结构,它采用永磁体来做转子,转子里是没有线圈的。其大致的工作原理是:通过改变周围的多组线圈所产生的磁场方向使转子旋转,这样通过控制通向线圈的电流方向和大小,就可以实现对转子的运动控制。




2、BLDC电机的应用领域

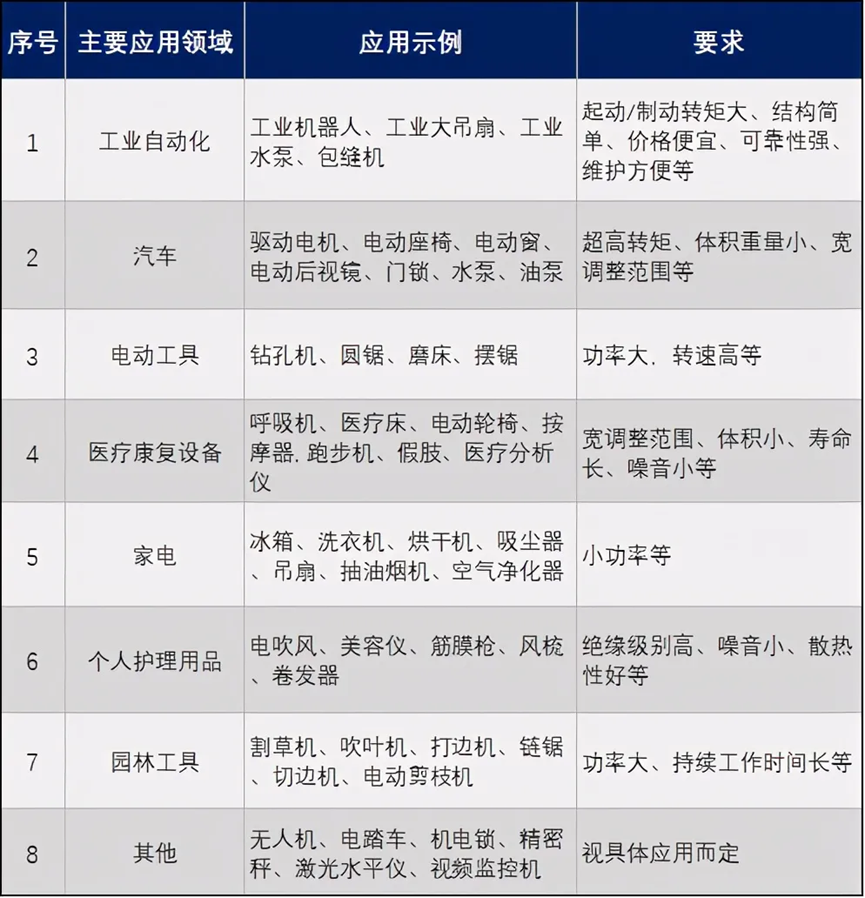

BLDC集直流电机与交流电机的优点于一身:既有直流电机良好的调整性能,又有交流电机的简单结构性,具有寿命长、噪音低、扭矩大等优点。因而备受市场欢迎,大量、广泛应用于如下图所示的一些产品或领域中:



3、XL33035芯片介绍

   虽然BLDC电机是一种效率高、控制性良好、寿命长的优质电机。但是,要想将BLDC电机的力量和优点发挥到极致,则需要正确、专业的控制算法和驱动软件,这对一些缺乏甚至没有任何BLDC专业技术和开发经验的企业或工程师来说,是一个较大难度的挑战。


    有没有简单的方法或芯片,就能让BLDC电机轻松、快速地转动起来呢? 答案有啦!


国产集成电路芯片原厂---信路达信息技术(厦门)有限公司自主研发的高性能无刷直流电机控制器XL33035,针对带霍尔传感器的BLDC电机提供方波控制,可实现开环/闭环、三相或四相BLDC电机控制系统所需的所有功能。真正让用户无需开发、维护和验证电机控制软件,从而大大减少了用户原本需要数周甚至数月的设计开发时间。XL33035内置的算法和高度的集成特性可以使电机轻松就运转起来,并提供电机故障检测等关键功能,同时实施保护机制,从而提高了系统的可靠性。


XL33035芯片的主要特性:

  • 10V至30V工作
  • 欠压锁定
  • 能够提供传感器电源的6.25V参考电压
  • 用于闭环伺服应用的完全可访问的误差放大器
  • 大电流驱动器可以控制外部三相MOSFET桥
  • 逐周期电流限制
  • 引脚输出电流检测参考
  • 内部热关断
  • 可选60°/300°或120°/240°传感器相位
  • 可以通过外部MOSFET H桥有效控制BLDC和有刷直流电机


4、应用电路例子

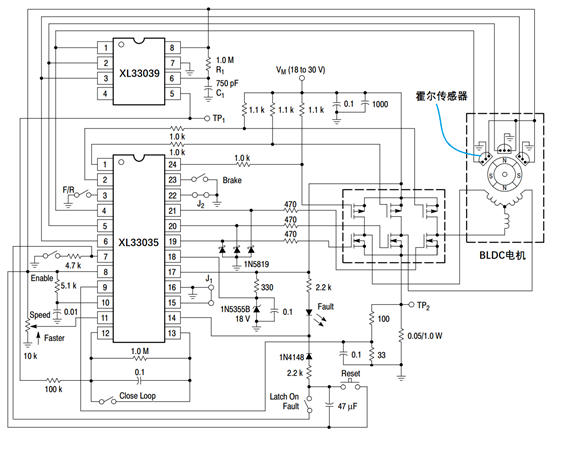

上图中,XL33035和XL33039实现了一个带霍尔传感器的BLDC电机的闭环和开环控制电路。电路方案中,包含了一个用于正确换向排序的转子位置解码器、能够提供传感器电源的温度补偿基准、频率可编程锯齿波振荡器、三个开路集电极顶部驱动器和三个大电流图腾柱底部驱动器,非常适合驱动功率MOSFET。此外,XL33035芯片还提供多种保护功能,包括:欠压锁定、具有可选择的延时闭锁关断模式的逐周期电流限制、内部热关断以及可连接到微处理器控制系统的独特故障输出等等。
