模拟电路设计中，关心的是信号的波形，常常涉到负压检测，如在整流逆变中信号采集，通过采集信号及调制载波做出对功率管IGBT的导通及关断的控制，所以运放电路需要采用正负电源供电。通常做法采用两路电源，一路专为运放使用的负压电源，如通过金升阳的模块电源，实现起来非常占地方，并且电源芯片上压降大会产生大量热量。而芯片技术发展采用升降压芯片，实现单电源通过升降压芯片产生负压为运放供电，实现起来非常容易，并且降低产品BOM成本和电路板空间。
升降压芯片有ST的MC34063ABD、MC34063ACD，TI的MC34063A、MC33063A，但近期由于缺货，采购周期非常不稳定，结合客户对升降压芯片的需求，推荐信路达的XL34063，既可以实现正压输出也可以实现负压输出，外围电路也非常少，只需通过几个电阻、电感、电容即可实现，输出电压通过修改配置电路的电阻即可。下图1是ST、TI和信路达的升降压芯片参数对比：

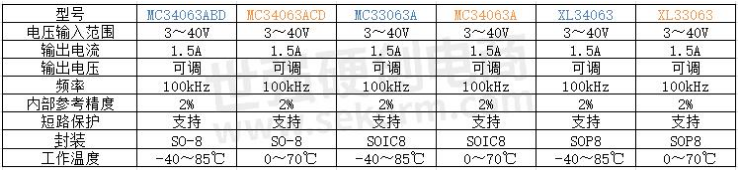

图 1 芯片主要参数对比
需要注意的是：
-
ST的温度等级是通过尾缀区分，信路达的温度等级是通过型号区分，如信路达的34系列表示支持 -40～85℃，33系列表示支持 0～70℃，并且与ST的对比信路达的暂时没有125℃的版本。
-
ST的只有34系列没有33系列，TI的33系列是-40～85℃，34系列是 0～70℃，与信路达的命名系列刚好相反，在替换时注意型号差别。
其他在脚排序引及封装上都是兼容的，非常适合直接替代使用，并且有不错的性价比。
