XL4021B是一个8级并行或串行输入/串行输出芯片,具有公共CLOCK和parallel /SERIALCONTROL输入,单个串行数据输入,以及每个寄存器级的单独并行“JAM”输入。每个寄存器阶段都是一个d型主从触发器。除了阶段8的输出,“Q”输出也可从阶段6和7。在XL4021B中,串行项与时钟同步,而并行项是异步的。在这两种类型中,输入都由PARALLEL/SERIAL CONTROL输入控制。当PARALLEL/SERIAL control输入低时,数据与时钟线的正过渡同步串行地转移到8级寄存器中。当并行/串行控制输入高时,数据通过并行输入线卡进8级寄存器,并与时钟线的正跃迁同步。在XL4021B中,当进行异步并行输入时,内部级的CLOCK输入是“强制的”。允许使用多个包扩展寄存器。
● 中速运行…12MHz(类型)
● VDQ-VSS时钟速率= 10V
● 全静态运行
● 8个主从触发器加上输出缓冲和控制门控
● 100%测试静态电流为20V
● 在整个封装温度范围内,18V时最大输入电流为1μA
● 标准化、对称的输出特性
● 5V,10V和15V参数额定

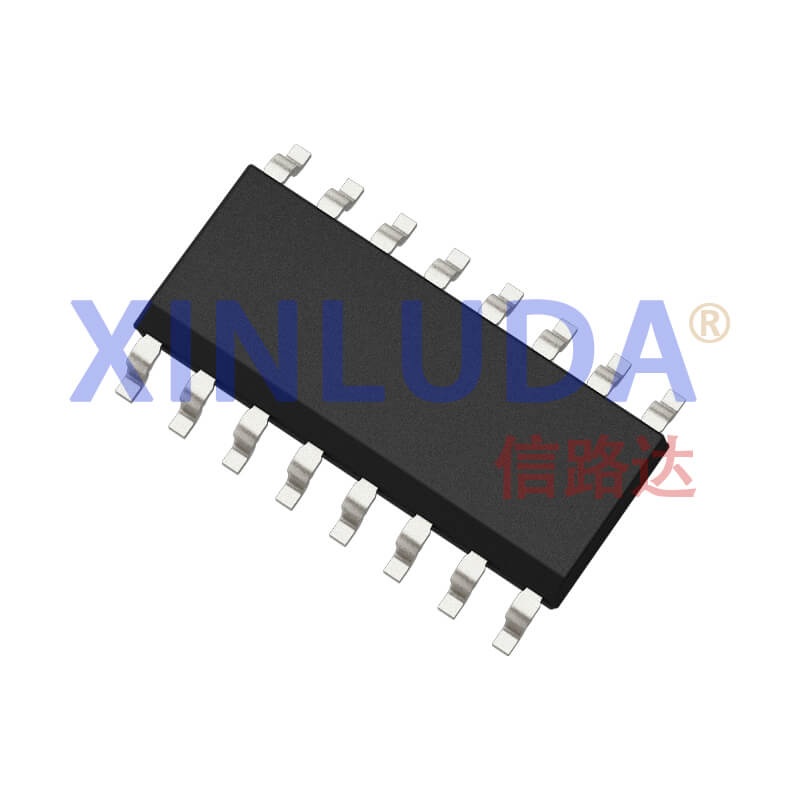

产品型号 | 封装 | 工作温度 | 包装数量 | ROHS | 申请样品 |
---|---|---|---|---|---|
XL4021B | SOP16 | -40℃~+85℃ | 2,500Pcs/Reel | ✔ | 在线申请 |
