产品详情

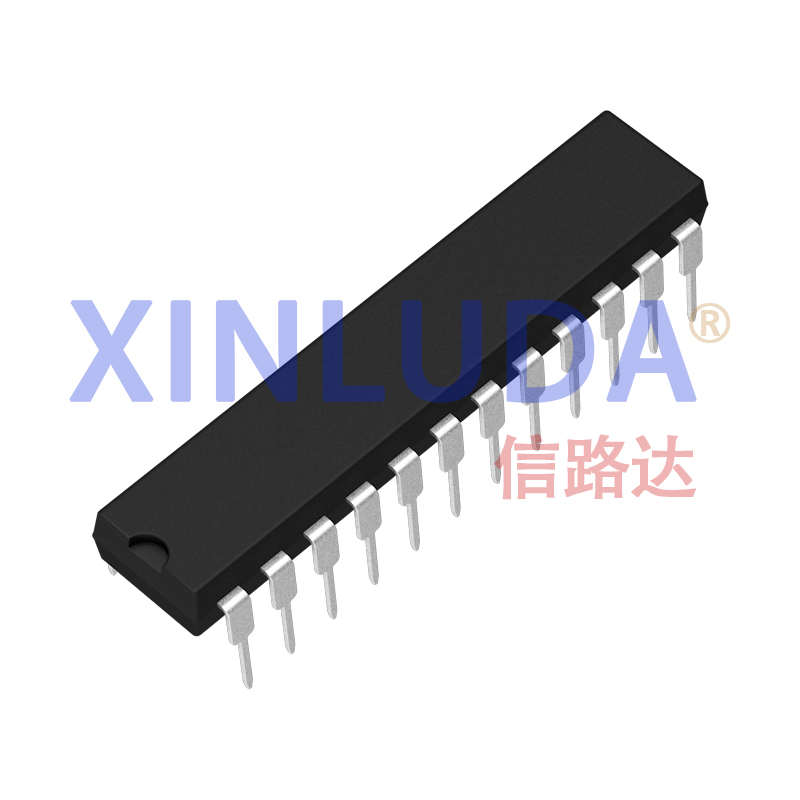

    XD7219是紧凑的串行输入/输出公共阴极显示驱动器，可将微处理器（MCU）连接到多达8位的7段数字LED显示屏、条形图显示屏或64个单独的LED显示屏。芯片上包括BCD code-B解码器、多路扫描电路、段和数字驱动器，以及存储每个数字的8x8静态RAM。
一个方便的4线串行接口连接到所有公共μP。单个数字可以寻址和更新，而无需重写整个显示器。XD7219/还允许用户为每个数字选择代码B解码或不解码。
这些设备包括一个150μa的低功耗关机模式、模拟和数字亮度控制、一个允许用户显示1到8位数字的扫描限制寄存器，以及一个强制所有LED亮起的测试模式。
