XL9535QF24

16-bit I2C-bus and SMBus, low power I/O port with interrupt

产品应用
  • 传感器按钮LED

  • ACPI电源开关

查看详情 查看规格书 更多产品
XL9535QF24

概览

产品详情



是一款24引脚CMOS器件,通过I²C总线/SMBus接口 串行时钟线(SCL)、串行数据(SDA)为大多数微控制器系列提供16位通用并行输入/输出(GPIO)扩展。这些设备设计用于2.3-V至5.5-V Vcc操作。这些改进包括更高的驱动能力、5V I/O容差、更低的电源电流、单独的I/O配置和更小的封装。 通电时,I/O被配置为输入。系统主机可以通过写入I/O配置位来启用I/O作为输入或输出。每个输入或输出的数据都保存在相应的输入或输出寄存器中。输入端口寄存器的极性可以用极性反转寄存器反转。所有寄存器均可由系统主控器读取。 当任何输入状态与其对应的输入端口寄存器状态不同时,这些设备开漏中断(/INT)输出被激活,并用于向系统主机指示输入状态已改变。在超时或其他不当操作的情况下,系统主设备可以利用上电重置功能重置这些设备。通电重置将寄存器设置为默认值,并初始化I²C/SMBus状态机。三个硬件引脚(A0、A1和A2)改变固定的I²C总线地址,并允许多达八个设备共享同一I²C总线/SMBus。"

功能特点

  •   I2C总线至16位GPIO扩展器

  •   工作电源电压范围为2.3V至5.5V

  •   低待机电流消耗

  •   5V容错I/O端口

  •   400 kHz快速模式IPC总线时钟频率

  •   SCL/SDA输入上的噪声滤波器

  •   内部通电复位

  •   通电时无故障

  •   极性反转寄存器

  •   开漏有源低中断输出

  •   16个I/O引脚,默认为16个输入

样品申请

产品型号 封装 工作温度 包装数量 ROHS 申请样品

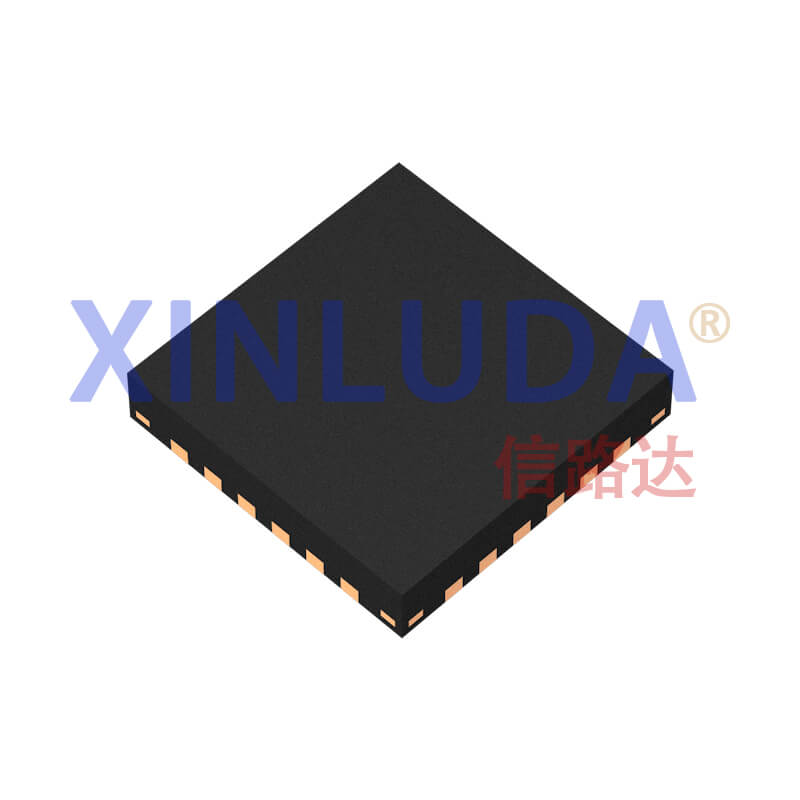

XL9535QF24 QFN24 -40℃~+85℃ 5,000Pcs/Reel 在线申请
