概览

产品详情

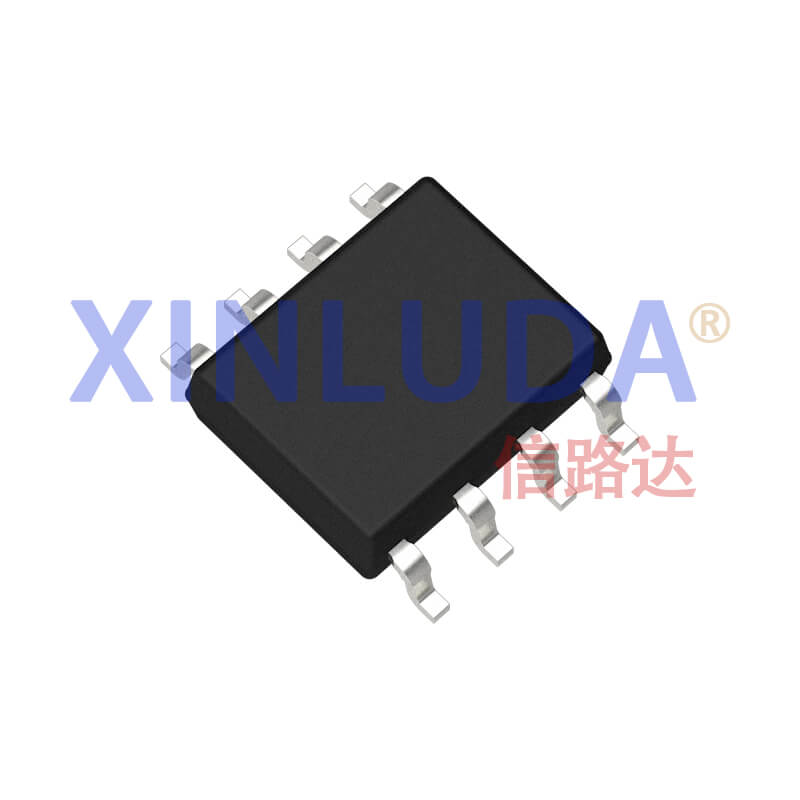

    XLE555 是一款精密定时电路，能够产生准确的延时或振荡。在单稳态模式（即延时模式）下，定时时间间隔由单个外部电阻和电容网络控制。在非稳态模式下，频率和占空比可通过两个外部电阻和一个外部电容独立控制。正常情况下，阈值电平和触发电平分别为VCC的三分之二和三分之一。通过使用控制电压端子，可以改变这两个电平。当触发输入降至触发电平以下时，触发器置位，输出变为高电平。若触发输入高于触发电平，且阈值输入高于阈值电平，触发器复位，输出变为低电平，复位（RESET）输入可覆盖所有其他输入，并用于启动新的定时周期。当RESET变为低电平时，触发器复位，输出变为低电平。当输出为低电平时，放电端（DISCH）与地之间形成低阻抗通路。 输出电路能够吸收或提供高达200 mA的电流。器件工作电压范围为5 V至15 V。在5 V供电下，输出电平与TTL输入兼容。
